1

名称

单面激光打码机

双面激光打码机

2

型号

VP-4545ST

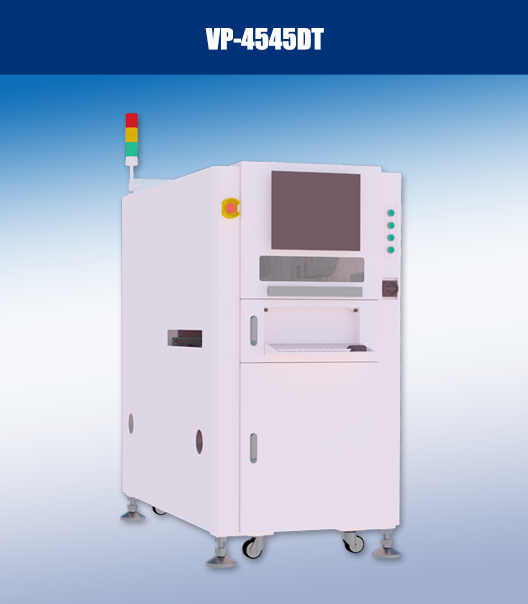

VP-4545DT

3

翻面打标

无

有

4

激光器类型

二氧化碳 / 紫外 / 绿光 / 光纤

5

激光波长

10640nm /355nm /533nm /1064nm

6

激光功率

3W/5W/10W/20W

7

打标范围

450mm×510mm

450mm×450mm

8

打标速度

速度可达7000mm/s

9

打标位置精度

±0.05mm（可根据客户要求定制）;

10

重复定位精度

±0.02mm

11

适用板 PCB 尺寸

50mm×50mm-450mm×450mm

50mm×50mm-450mm×450mm

12

适用PCB板厚度

0.5mm-3mm（可定制）

13

PCB上表面通过高度:

＜25mm（可定制）

14

PCB下表面通过高度:

＜25mm（可定制）

15

工作高度:

900±20mm

16

输送带宽度

随板自动调整

17

输送带速度:

30-600mm/min

18

输送带方向:

L-RR-LL-LR-R

19

激光指示功能:

视觉指引

20

适用产品

PCB硬板白色油墨、绿色油墨、蓝色油墨等各种油墨

21

一维码类型

Code 39, Code 25, Code 93,Code 128, EAN-13, EAN-8, ISBN等常见一维码

22

二维码类型

Datamatrix, QR Code, micro QR Code, PDF417, Code 49, Code 16K等常见二维码

23

可加工二维码尺寸

1.5mm×1.5mm~20mm×20mm（更小尺寸，需声明）

24

字符类型

支持TrueType 字体，单线字体（JSF），SHX 字体，点阵字体（DMF）

25

最小可加工字符高度

0.5mm

26

支持档格式

DXF, PLT, Excel, TXT等常用档格式

27

自动定位功能

MARK点定位，CCD视觉定位

28

自动读码功能

自动读取二维码并保存数据，无法读取时自动记录并报警

29

防呆识别

支持防呆设别，放板方向、规格型号错误自动报警

30

叉板检测

可自动识别Bad Mark点跳过标刻

31

首码检测

支持首码检测，重复标刻自动报警

32

重码检测

支持本地数据库防重，二维码内容重复自动报警

33

抓模板打标

可直接抓钢片、白油块等外框进行精确定位打标

34

正反条码映射

正反条码内容可进行映射，确保内容一致

35

智能生产功能

可与ERP/MES/SAP等系统互联，自动获取工单号、产品批次号、物料编码、品名规格等信息并自动打码

36

输送机接口

SMEMA

37

网络接口

以太网络

38

气源需求

≥0.5MPa，20 ltr/min max.

39

电力需求

220V/50Hz，总功率≈3000W

40

清洁系统

配带过滤除异味的清洁系统（选配）

41

整机噪音

max. 65dB

42

整机质量

800 KG

43

外形尺寸

833mm*1483mm*1597mm（W*D*H)

44

环境温度

环境温度:20-28度，湿度：30%-60%
