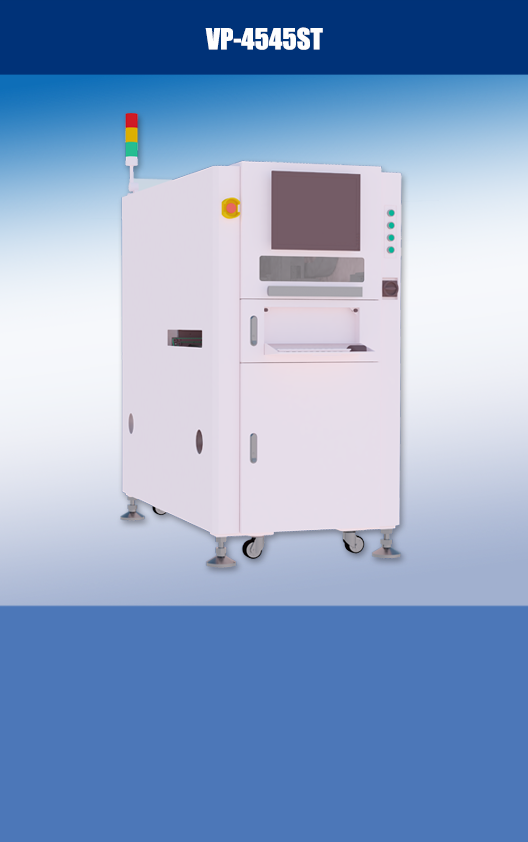

VP单面PCB激光打标机

PCB激光打标机作为印刷电路板标记领域的专业设备，专为在 PCB 上标刻条码、二维码、字符、图形等，凭借其卓越性能与灵活配置，成为电子制造行业的高效生产利器。

在核心配置与功能上，该机型集成高性能 CO2 / 紫外激光器，可根据不同加工需求灵活选择，确保标记效果精准、清晰。同时，可搭配高像素 CCD 相机，并配合微米级移动模组，实现打码前的自动定位，极大提升标记精度；打码后还能自动读码、评级并上传数据，形成完整的数据管理闭环，有效保障生产过程的可追溯性与质量管控。

在软件与系统对接方面，我们自主研发的专用软件是一大亮点。它能轻松实现与客户信息系统的无缝对接，标刻信息既可由软件系统自动生成，也能通过MES系统快速接收，满足多样化生产需求。此外，设备兼容性强，既可配合 SMT 产线实现高效在线运作，也能搭配自动上下板机组成灵活的离线式工作站，适配不同生产场景。

设备采用稳固的龙门式结构，整机架构牢固可靠；导轨运用同步带传输，在保证设备使用寿命的同时，确保运行精度始终如一。此外，设备还可配合不同产品，自动调节轨道宽度，大幅减少换线时间，有效提升生产效率。

无论是追求高精度标记，还是看重生产灵活性与效率，PCB 二维码激光打标机都能为您提供理想的解决方案，助力您在电子制造领域实现高效、优质生产。

产品详情
视频展示

产品介绍：
全自动PCB激光打标机主要应用于PCB表面二维码、条码、字符、图案等激光雕刻。通常PCB表面印刷一层白油、绿油或黑油等油墨，然后通过激光CCD定位实现精密雕刻。雕刻内容不可修改，不易磨损，使得产品全生命周期可追溯，也可以作为生产流程中产品信息的管控。

产品优势：

兼容性好：可以与市面上各种激光器兼容。

操作简易：简单易学，经过简单的培训即可上岗，将流程和管理简单化。

高性价比：相对于市面上昂贵的设备，实惠的价格让工厂节省大量成本。

售后服务：专业的售后团队，可以提供远程或上门服务

软件特点：

■ 采用紫外/光纤/绿光/CO2 激光器雕刻,无耗材；

■ 自带CCD自动读码功能，可选配二维码等级识别；

■ 电路板拼图功能，可视化编程，软件简单好用；

■ 采用高速振镜，加工精度高，打标速度快，性能稳定；

■ 可以离线工作，也对接MES系统，方便工厂自动化管理；

■ 根据需求配置上下板机，或直接连接SMT产线；

■ 权限管理：管理员/技术员/操作员权限；

产品参数：

序号	项目	技术参数
1	名称	单面激光打码机	双面激光打码机
2	型号	VP-4545ST	VP-4545DT
3	翻面打标	无	有
4	激光器类型	二氧化碳 / 紫外 / 绿光 / 光纤
5	激光波长	10640nm /355nm /533nm /1064nm
6	激光功率	3W/5W/10W/20W
7	打标范围	450mm×510mm	450mm×450mm
8	打标速度	速度可达7000mm/s
9	打标位置精度	±0.05mm（可根据客户要求定制）;
10	重复定位精度	±0.02mm
11	适用板 PCB 尺寸	50mm×50mm-450mm×450mm	50mm×50mm-450mm×450mm
12	适用PCB板厚度	0.5mm-3mm（可定制）
13	PCB上表面通过高度:	＜25mm（可定制）
14	PCB下表面通过高度:	＜25mm（可定制）
15	工作高度:	900±20mm
16	输送带宽度	随板自动调整
17	输送带速度:	30-600mm/min
18	输送带方向:	L-RR-LL-LR-R
19	激光指示功能:	视觉指引
20	适用产品	PCB硬板白色油墨、绿色油墨、蓝色油墨等各种油墨
21	一维码类型	Code 39, Code 25, Code 93,Code 128, EAN-13, EAN-8, ISBN等常见一维码
22	二维码类型	Datamatrix, QR Code, micro QR Code, PDF417, Code 49, Code 16K等常见二维码
23	可加工二维码尺寸	1.5mm×1.5mm~20mm×20mm（更小尺寸，需声明）
24	字符类型	支持TrueType 字体，单线字体（JSF），SHX 字体，点阵字体（DMF）
25	最小可加工字符高度	0.5mm
26	支持档格式	DXF, PLT, Excel, TXT等常用档格式
27	自动定位功能	MARK点定位，CCD视觉定位
28	自动读码功能	自动读取二维码并保存数据，无法读取时自动记录并报警
29	防呆识别	支持防呆设别，放板方向、规格型号错误自动报警
30	叉板检测	可自动识别Bad Mark点跳过标刻
31	首码检测	支持首码检测，重复标刻自动报警
32	重码检测	支持本地数据库防重，二维码内容重复自动报警
33	抓模板打标	可直接抓钢片、白油块等外框进行精确定位打标
34	正反条码映射	正反条码内容可进行映射，确保内容一致
35	智能生产功能	可与ERP/MES/SAP等系统互联，自动获取工单号、产品批次号、物料编码、品名规格等信息并自动打码
36	输送机接口	SMEMA
37	网络接口	以太网络
38	气源需求	≥0.5MPa，20 ltr/min max.
39	电力需求	220V/50Hz，总功率≈3000W
40	清洁系统	配带过滤除异味的清洁系统（选配）
41	整机噪音	max. 65dB
42	整机质量	800 KG
43	外形尺寸	833mm1483mm1597mm（WDH)
44	环境温度	环境温度:20-28度，湿度：30%-60%

产品应用：
