PCB激光打标机PCB激光打标机
PCB激光打标机
PCB激光打标机,常用于电路板二维码激光雕刻,做产品追溯。

应用领域:

手机数码产品、可穿戴设备、汽车电子等领域的PCB硬板丝印层各种油墨条形码、二维码、字符等追溯信息的标记。

衍生工艺:

PCB板BAD MARK、PCB板X-OUT标记、PCB板去胶、PCB板金点打黑等。


产品介绍:

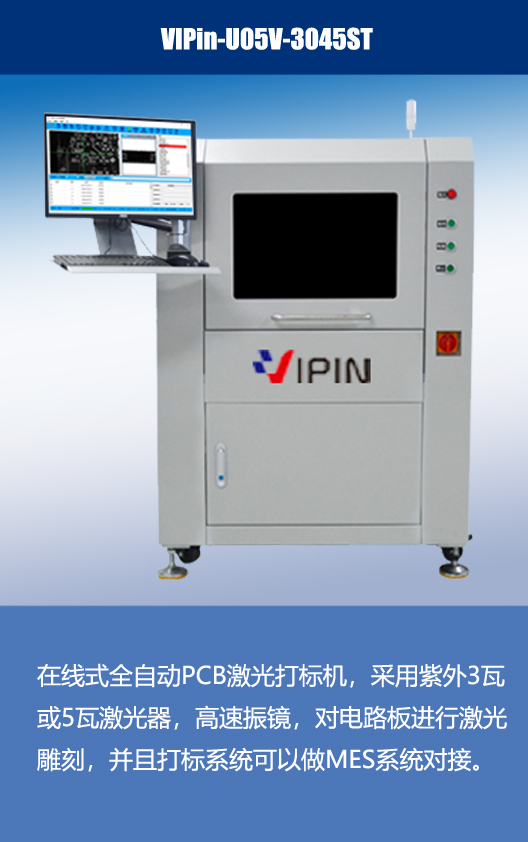

        全自动PCB激光打标机主要应用于PCB表面二维码、条码、字符、图案等激光雕刻。通常PCB表面印刷一层白油、绿油或黑油等油墨,然后通过激光CCD定位实现精密雕刻。雕刻内容不可修改,不易磨损,使得产品全生命周期可追溯,也可以作为生产流程中产品信息的管控。
产品优势:

兼容性好:可以与市面上各种激光器兼容。

操作简易:简单易学,经过简单的培训即可上岗,将流程和管理简单化。

高性价比:相对于市面上昂贵的设备,实惠的价格让工厂节省大量成本。

售后服务:专业的售后团队,可以提供远程或上门服务


软件特点
■  精度高,软件安装包小。

■  多种功能均采用算法解决,使得操作更加简便。

■  根据使用要求,可以定制功能。

■  具备自主知识产权

产品参数:

设备型号 :VIPin-U05V-P200

激光类型 :紫外激光器

激光波长 :355nm

激光功率 :5W

激光冷却方式 :强制风冷/水冷

激光点径 :0.03mm

工作方式 :PCB移动

重复定位精度 :±0.02mm

工作高度 :900 ± 20mm

条码最小刻印 :1.0*1.0mm

定位系统 :CCD+mark定位

控制系统 :PC+轴卡+步进电机

条码检测系统 :无

PCB最大尺寸(mm) :50*50-300*300mm

PCB允许变形量 : <1.5mm

PCB厚度 :0.5-4mm

PCB通过高度 :-15mm至35mm

薄板防翘压着系统 :无

轨道传送速度 :0-3000mm/S

轨道传送方向 :左至右/右至左

三段式导轨+内置翻板 :无

轨道宽度调整 :自动/手动调整

刻印对象/种类 :文字 、一维条形码、二维码、图像数据

烟雾处理方式 :烟雾净化处理系统

自主研发,服务可变性更强 :

软件界面 :中文或英文界面

防重刻功能 :有

坏板识别功能 :无

条码数据来源 :从MES获取,或自动生成

系统连接功能 :可连接Shopfloor、MES、IMS等智能管理系统

条码等级分析 :无

刻印角度 : 0-360°

输入电压 :AC220V/7A 50Hz

气压源 :不需要

环境要求 :0-40℃ 35-85%RH

设备功率 :1.5KW

设备尺寸(宽*高*深mm) :800*1600*1000mm

设备重量 :约180KG


产品应用:
